Hubica rezacia GCE PSF 60-100 mm

Hubica rezacia GCE PSF 60–100 /0769918/

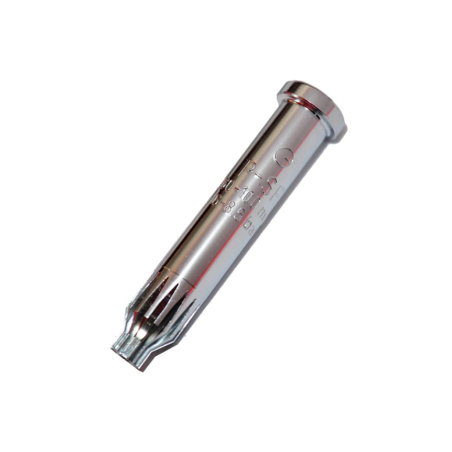

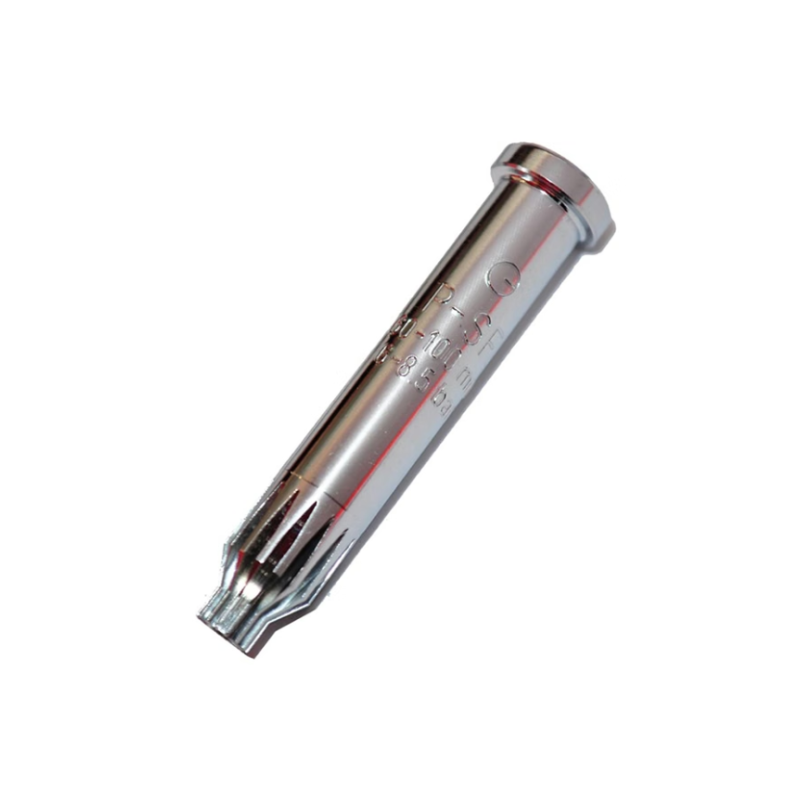

Rezacia hubica GCE PSF 60–100 /0769918/ je vysokorýchlostná beznástrojová strojová rezacia dýza určená na profesionálne autogénne rezanie oceľových materiálov s hrúbkou 60–100 mm. Je navrhnutá na použitie s rezacím horákom GCE FIT+® a vďaka beznástrojovému vyhotoveniu umožňuje rýchlu a jednoduchú montáž a výmenu bez potreby použitia náradia.

Tryska je určená na použitie s propánom (PB), zemným plynom a zmiešanými palivovými plynmi. Rezacia aj nahrievacia dýza sú opatrené chrómovanou povrchovou úpravou, ktorá je súčasťou konštrukcie PSF a prispieva k odolnosti dýz pri tepelnom zaťažení počas autogénneho rezania.

Konštrukcia PSF je optimalizovaná na vysokorýchlostné strojové rezanie. Pre model 0769918 výrobca uvádza rezaciu rýchlosť približne 350–275 mm/min v závislosti od hrúbky materiálu. Pri správnom nastavení pracovných parametrov je systém navrhnutý na dosiahnutie kvalitného strojového rezu; GCE uvádza možnosť dosiahnuť kvalitu rezu úrovne 1 podľa EN ISO 9013 za stanovených podmienok.

Technické parametre

• Výrobca: GCE
• Typ: vysokorýchlostná beznástrojová strojová rezacia hubica PSF
• Objednávacie číslo: 0769918
• Rozsah rezania: 60–100 mm
• Kompatibilný horák: GCE FIT+®
• Palivové plyny: propán, zemný plyn a zmiešané palivové plyny
• Rezacia rýchlosť: približne 350–275 mm/min
• Rezací kyslík: 6,0–8,5 bar
• Nahrievací kyslík: 2,0 bar
• Palivový plyn: 0,2 bar
• Spotreba rezacieho kyslíka: približne 7,6–10,6 Nm³/h
• Spotreba nahrievacieho kyslíka: približne 1,3 Nm³/h
• Spotreba palivového plynu: približne 0,32 Nm³/h
• Povrchová úprava: chrómovaná rezacia a nahrievacia dýza

Výhody

• vysokorýchlostné strojové rezanie
• beznástrojová montáž a výmena hubice
• určená na materiály s hrúbkou 60–100 mm
• kompatibilita s horákom GCE FIT+®
• použitie s propánom, zemným plynom a zmiešanými palivami
• chrómovaná rezacia a nahrievacia dýza
• vhodná na profesionálne a priemyselné strojové rezanie
• optimalizovaná na efektívny rezací proces

Podmienky pre kvalitné rezanie

Výrobca uvádza uvedené rezacie parametre pre mäkkú oceľ s maximálnym obsahom uhlíka 0,25 %. Na dosiahnutie deklarovaných parametrov je potrebné použiť správne nastavenie pracovných tlakov, kvalitný systém dodávky plynov, originálne rezacie vybavenie a nepoškodené rezacie a nahrievacie dýzy. GCE zároveň odporúča kyslík s čistotou minimálne 99,5 % a čistý povrch rezaného materiálu.

Použitie

Hubica je určená najmä na strojové autogénne rezanie hrubších oceľových materiálov, napríklad oceľových plechov, profilov a konštrukčných prvkov v profesionálnych a priemyselných prevádzkach.

Používané plyny

• kyslík (O₂)
• propán (PB)
• zemný plyn
• zmiešané palivové plyny

Balenie: podľa údajov GCE obsahuje balenie rezacích hubíc 5 kusov, pričom nahrievacia hubica GSF sa dodáva v počte 1 kus.
