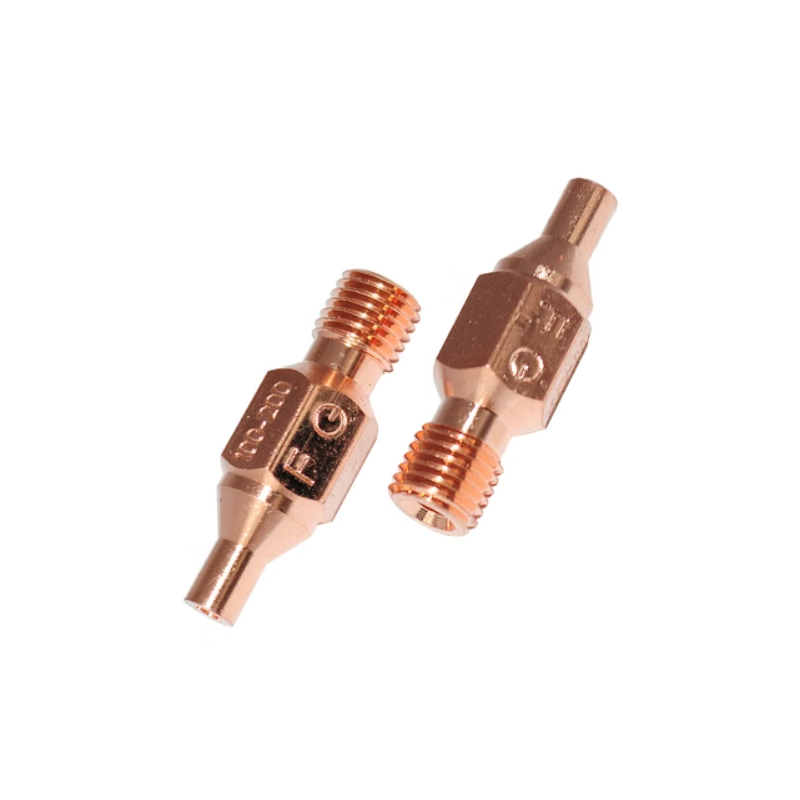

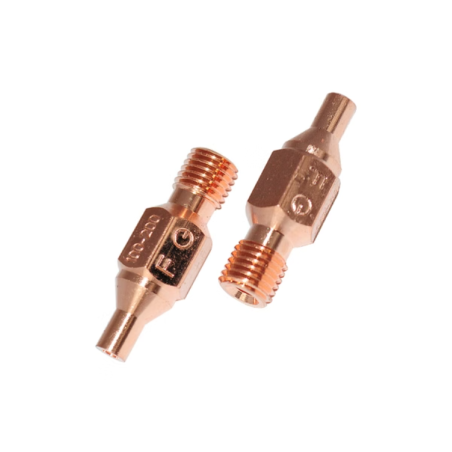

Hubica rezacia RN7, R70 C2H2 100-200 mm

Hubica rezacia RN7, R70 C₂H₂ 100–200 mm /B376220/

Rezacia hubica GCE RN7 / R70 B376220 je určená na profesionálne kyslíko-acetylénové autogénne rezanie veľmi hrubých oceľových materiálov s hrúbkou 100–200 mm. Ide o medzikruhovú rezaciu hubicu radu R70, konštrukčne určenú na použitie s acetylénom a kompatibilnými autogénnymi rezacími horákmi GCE.

Hubica je vyrobená z medeného materiálu, ktorý je vhodný na tepelnú záťaž vznikajúcu pri autogénnom rezaní. Je navrhnutá na stabilné vedenie rezacieho procesu a efektívne delenie hrubostenných oceľových materiálov. Vďaka svojmu rozsahu je určená najmä na náročné aplikácie v ťažkej kovovýrobe, priemyselnom spracovaní ocele a demontážnych prácach.

Použitie

Hubica je určená na kyslíko-acetylénové autogénne rezanie ocele v rozsahu 100–200 mm. Pri správnom nastavení pracovných parametrov umožňuje efektívne tepelné delenie veľmi hrubých oceľových plechov, profilov a konštrukčných prvkov.

Typické využitie

• rezanie veľmi hrubých oceľových plechov
• delenie hrubostenných oceľových profilov
• ťažká kovovýroba
• rezanie oceľových konštrukcií
• demolačné a demontážne práce
• údržba a opravy priemyselných zariadení
• priemyselné rezanie oceľových materiálov

Výhody

• vysoký rezací výkon pri veľkých hrúbkach materiálu
• stabilný rezací proces
• určená na rozsah 100–200 mm
• medzikruhová konštrukcia R70
• robustné vyhotovenie vhodné na vysoké tepelné namáhanie
• kompatibilita s autogénnymi horákmi GCE RN7 a R70
• optimalizovaná pre kyslík a acetylén
• vhodná na profesionálne a priemyselné použitie

Nevýhody

• určená iba pre acetylén (C₂H₂)
• optimalizovaná pre konkrétny rozsah hrúbky materiálu 100–200 mm
• vyžaduje kompatibilný autogénny rezací horák GCE RN7 / R70
• pri rezaní veľmi hrubých materiálov je potrebná vysoká spotreba kyslíka
• správny výsledok rezania závisí od nastavenia pracovných tlakov, čistoty plynov, stavu hubice a techniky rezania

Technické parametre

• Výrobca: GCE
• Systém: RN7 / R70
• Typ: medzikruhová rezacia hubica
• Objednávacie číslo: B376220
• Rezací rozsah: 100–200 mm
• Palivový plyn: acetylén (C₂H₂)
• Oxidačný plyn: kyslík (O₂)
• Kompatibilita: autogénne rezacie horáky GCE RN7 / R70
• Vyhotovenie: dvojdielna medzikruhová hubica
• Materiál: meď

Pracovné parametre

Podľa technických údajov GCE sú pre rozsah 100–200 mm uvedené tieto hodnoty:

• Tlak kyslíka: 5,5–7,5 bar
• Tlak acetylénu: 0,3–1,0 bar
• Spotreba kyslíka: 13,7–18,4 m³/h
• Spotreba acetylénu: 1,22–1,59 m³/h

Ide o hodnoty uvedené výrobcom pre príslušný pracovný rozsah. Konkrétne nastavenie je potrebné prispôsobiť podmienkam rezania a použitému zariadeniu.

Kompatibilita

Hubica B376220 patrí do radu GCE R70 AC a je určená pre autogénne rezacie horáky kompatibilné s hubicami R70. GCE pri nástavcoch RN7 uvádza použitie hubíc R70 AC pre acetylén.

Používané plyny

• kyslík (O₂)
• acetylén (C₂H₂)
